Уровни

Регулировку уровней можно использовать для изменения диапазона цвета (или «экспозиции») изображения, включая поканальную гамма-коррекцию. Большинство регулировок выполняемых с помощью команды «Уровни…», осуществляется путем изменения исходных значений белых, серых и черных точек. Уровень белого определяет значение самой светлой точки на изображении, в то время, как уровень черного — значение самой темной точки изображения. Уровень серого представляет среднее значение из цветов всего изображения.

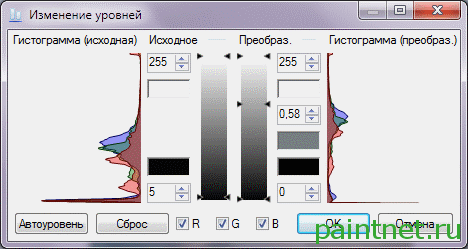

Окно регулировки уровней

Окно регулировки уровней

Все эти точки изображения могут быть откорректированы с помощью команды «Уровни…». В диалоговом окне корректировки «Уровни…», приведенном выше, есть 5 числовых полей ввода и 5 полей с образцами цвета. Два из них размещены в левой части окна (в зоне «Исходное») и показывают исходный уровень белого и черного.

В правой части окна (в зоне «Преобраз.») указывается тот уровень, к которому нужно привести изображение. По умолчанию, после открытия окна «Уровни…», исходная белая точка справа, соответствует такой же белой точке слева. Уровни можно регулировать различными способами: с помощью числового поля, цветового окошка или вертикального бегунка рядом.

Если исходный уровень белого несколько темнее выходного, то исходные цвета с такой же яркостью, или более яркие, становятся по яркости равными выходному уровню белого. Если исходный уровень черного несколько светлее выходного, то входные цвета с такой же яркостью, или более темные, становятся равными по яркости выходному уровню черного.

На снимке экрана, приведенном выше, выходной уровень белого оставлен таким же, что и исходный, и является значением по умолчанию (белым). А вот входной уровень черного был подстроен так, чтобы наиболее темные цвета изображения стали просто черными.

Там же (в диалоге, приведенном выше), выходной уровень серого был подстроен так, чтобы стать немного светлее (значение меньше). Это не оказывает влияния на уровни белого и черного в изображении, но приводит к тому, что обобщенный цвет изображения становится светлее.

Пример обработки «Уровнями»

Пример обработки «Уровнями»

Эти регулировки растягивают диапазон изображения, что видно при сравнении гистограммам на обеих сторонах диалога. Гистограмма на левой стороне представляет изображение до регулировки, она пропорциональна числу пикселей изображения с данной яркостью. В случае с изображением, приведенным выше, гистограмма показывает, что значительная часть изображения почти черная, а вторая по значению область с яркостью около 40%. Есть также небольшой всплеск в верхней части гистограммы, указывающий на наличие небольшой, полностью белой части изображения.

По умолчанию, выходная гистограмма полностью эквивалентна входной. Однако, при каждом изменении настроек в этом окне, выходная гистограмма будет меняться, чтобы отразить те изменения, что произойдут с выходным изображением. Если «размазать» выходную гистограмму в тонкий слой, это приводит к повышению контраста. Если «сгрудить» гистограмму в один пик, у изображения будет очень маленький контраст. Возможны любые настройки между этими двумя крайностями.

На изображении, показанном выше, значительная его часть практически черная, что отображает большой пик внизу гистограммы. То же справедливо и для верхнего пика, который показывает, что часть изображения почти белая. В сумме, гистограмма была вытянута и стала более тонкой, что привело к более высокому контрасту выходного изображения.

В рассмотренных выше случаях, все регулировки применялись ко всем каналам (Red, Green и Blue) сразу. Используя переключатели R, G, B (в нижней части окна) можно выполнять индивидуальные настройки по каждому каналу (как и по двум каналом одновременно).

На изображении, приведенном ниже, выполнена гамма коррекция по каналам Green и Blue одновременно, что привело к тому, что уровень их цвета упал. Таким образом, был вызван больший акцент на красном канале, так как его яркость осталась прежней.

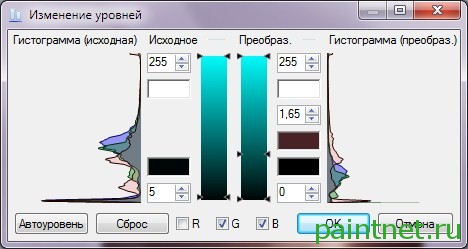

Регулировка уровней R, G, B

Регулировка уровней R, G, B

Изображение после регулировки уровней RGB

Изображение после регулировки уровней RGB
